一、電機概況
YZO系列三相異步振動電機為各類機械通用型激振源，如振動給料機、振動輸送機、振動放礦機、振動落砂機、振動篩分機、料倉的振動防閉塞裝置等。廣泛應用于電力、機械、建材、礦山、鑄造、糧食、冶金、化工、港口等行業。
二、特點
YZO系列三相異步振動電機具有以下優點： 激振力與功率配合適當，機體質量輕、體積小。 利用平穩的回轉產生振動力，噪聲低。 全封閉結構，外殼防護等級IP54。 使用壽命長，軸承壽命2極達5000小時，4、6、8極達10000小時。 只需調節偏心塊夾角，就可實現無級調整激振力。 可多機組合形成多種振動形式，滿足各種作業要求。 機種豐富，規格齊全，能滿足各類振動機械的工作需要。
三、使用條件
環境溫度：-20℃~+40℃
海 拔：<1000 m
電 壓：380 V
接 法：Y/△
絕緣等級：F級
電源頻率：50 Hz
工作方式：連續S1
安裝方式：任意方向

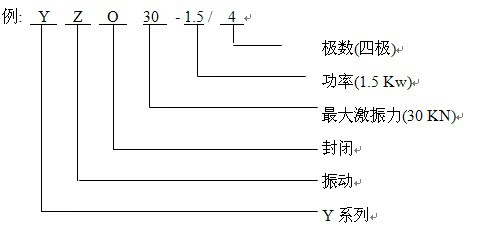

四、型號舉例
五、技術參數
|
序號
|
型號
|
激振力
kN
|
額定功率kw
|
額定電流A
|
同步轉速
轉/分
|
額定電壓V
|
最高溫升℃
|
絕緣等級
|
防護等級
|
重量
kg
|
|
1
|
YZO3-0.25/2
|
0-3
|
0.25
|
0.72
|
3000
|
380
|
80
|
F
|
IP55
|
21
|
|
2
|
YZO5-0.37/2
|
0-5
|
0.37
|
0.96
|
38
|
|
3
|
YZO8-0.55/2
|
0-8
|
0.55
|
1.45
|
40
|
|
4
|
YZO10-0.75/2
|
0-10
|
0.75
|
1.85
|
45
|
|
5
|
YZO15-1.1/2
|
0-15
|
1.1
|
2.45
|
58
|
|
6
|
YZO20-1.5/2
|
0-20
|
1.5
|
3.74
|
72
|
|
7
|
YZO30-2.2/2
|
0-30
|
2.2
|
5.30
|
98
|
|
8
|
YZO40-3.0/2
|
0-40
|
3.0
|
6.20
|
150
|
|
9
|
YZO2-0.12/4
|
0-2
|
0.12
|
0.44
|
1500
|
14
|
|
10
|
YZO3-0.18/4
|
0-3
|
0.18
|
0.67
|
26
|
|
11
|
YZO5-0.25/4
|
0-5
|
0.25
|
0.7
|
29
|
|
12
|
YZO8-0.37/4
|
0-8
|
0.37
|
1.1
|
45
|
|
13
|
YZO10-0.55/4
|
0-10
|
0.55
|
1.42
|
52
|
|
14
|
YZO15-0.75/4
|
0-15
|
0.75
|
1.94
|
60
|
|
15
|
YZO20-1.1/4
|
0-20
|
1.1
|
2.75
|
80
|
|
16
|
YZO30-1.5/4
|
0-30
|
1.5
|
3.76
|
115
|
|
17
|
YZO40-1.8/4
|
0-40
|
1.8
|
4.72
|
170
|
|
18
|
YZO50-2.2/4
|
0-50
|
2.2
|
5.55
|
196
|
|
19
|
YZO75-3.7/4
|
0-75
|
3.7
|
7.36
|
250
|
|
20
|
YZO85-4.5/4
|
0-85
|
4.5
|
11.5
|
320
|
|
21
|
YZO100-6.3/4
|
0-100
|
7.5
|
15.92
|
440
|
|
22
|
YZO3-0.25/6
|
0-3
|
0.25
|
0.82
|
1000
|
29
|
|
23
|
YZO5-0.37/6
|
0-5
|
0.37
|
1.24
|
42
|
|
24
|
YZO8-0.55/6
|
0-8
|
0.55
|
1.24
|
65
|
|
25
|
YZO10-0.75/6
|
0-10
|
0.75
|
2.14
|
72
|
|
26
|
YZO15-1.1/6
|
0-15
|
1.1
|
3.12
|
100
|
|
27
|
YZO20-1.5/6
|
0-20
|
1.5
|
3.99
|
145
|
|
28
|
YZO25-1.8/6
|
0-25
|
1.8
|
4.55
|
159
|
|
29
|
YZO30-2.2/6
|
0-30
|
2.2
|
5.99
|
202
|
|
30
|
YZO40-3.0/6
|
0-40
|
3.0
|
7.41
|
210
|
|
31
|
YZO50-3.2/6
|
0-50
|
3.2
|
7.83
|
235
|
|
32
|
YZO60-3.7/6
|
0-60
|
3.7
|
9.02
|
250
|
|
33
|
YZO75-5.5/6
|
0-75
|
5.5
|
12.60
|
390
|
|
34
|
YZO100-7.5/6
|
0-100
|
7.5
|
17.12
|
520
|
|
35
|
YZO135-9.0/6
|
0-135
|
9.0
|
19.2
|
630
|
|
36
|
YZO160-11.0/6
|
0-160
|
11.0
|
23.5
|
750
|
|
37
|
YZO180-13.0/6
|
0-180
|
13.0
|
27.8
|
845
|
|
38
|
YZO50-3.0/8
|
0-50
|
3.0
|
8.05
|
750
|
330
|
|
39
|
YZO75-5.5/8
|
0-75
|
5.5
|
15.14
|
595
|
|
40
|
YZO100-7.5/8
|
0-100
|
7.5
|
17.8
|
710
|
|
41
|
YZO135-9.0/8
|
0-135
|
9.0
|
21.2
|
810
|
|
42
|
YZO160-11.0/8
|
0-160
|
11.0
|
25.8
|
970
|
|
43
|
YZO200-15.0/8
|
0-200
|
15.0
|
34.9
|
1080
|
六、外型及安裝尺寸
|
序號
|
型號
|
L
|
B
|
b
|
A
|
a
|
h
|
H
|
G
|
J
|
d
|
圖型
|
|
1
|
YZO3-0.25/2
|
292
|
158
|
100
|
190
|
160
|
90
|
185
|
12
|
40
|
14
|
圖1
|
|
2
|
YZO5-0.37/2
|
292
|
154
|
90
|
175
|
150
|
86
|
173
|
14
|
40
|
14
|
|
3
|
YZO8-0.55/2
|
380
|
235
|
100
|
260
|
160
|
115
|
245
|
18
|
60
|
22
|
|
4
|
YZO10-0.75/2
|
380
|
235
|
110
|
260
|
220
|
115
|
245
|
18
|
60
|
22
|
|
5
|
YZO15-1.1/2
|
450
|
220
|
160
|
300
|
220
|
140
|
276
|
22
|
72
|
26
|
|
6
|
YZO20-1.5/2
|
450
|
220
|
160
|
300
|
220
|
140
|
276
|
22
|
72
|
26
|
|
7
|
YZO30-2.2/2
|
500
|
240
|
180
|
370
|
260
|
162
|
317
|
25
|
85
|
26
|
|
8
|
YZO40-3.0/2
|
560
|
370
|
220
|
450
|
350
|
192
|
355
|
35
|
110
|
39
|
|
9
|
YZO2-0.12/4
|
302
|
155
|
90
|
175
|
150
|
95
|
173
|
22
|
40
|
12
|
|
10
|
YZO3-0.18/4
|
316
|
158
|
100
|
190
|
160
|
90
|
185
|
12
|
40
|
14
|
|
11
|
YZO5-0.25/4
|
326
|
154
|
100
|
190
|
160
|
92
|
205
|
12
|
40
|
14
|
|
12
|
YZO8-0.37/4
|
360
|
195
|
110
|
260
|
220
|
115
|
245
|
18
|
60
|
22
|
|
13
|
YZO10-0.55/4
|
380
|
195
|
110
|
260
|
220
|
115
|
245
|
18
|
60
|
22
|
|
14
|
YZO15-0.75/4
|
414
|
180
|
110
|
260
|
220
|
123
|
259
|
18
|
72
|
22
|
|
15
|
YZO20-1.1/4
|
461
|
220
|
160
|
300
|
220
|
140
|
276
|
22
|
72
|
26
|
|
16
|
YZO30-1.5/4
|
509
|
240
|
180
|
370
|
260
|
162
|
317
|
25
|
85
|
26
|
|
17
|
YZO40-1.8/4
|
580
|
370
|
220
|
450
|
350
|
192
|
376
|
35
|
110
|
39
|
|
18
|
YZO50-2.2/4
|
628
|
370
|
220
|
450
|
350
|
192
|
376
|
35
|
110
|
39
|
|
19
|
YZO75-3.0/4
|
615
|
330
|
125
|
460
|
380
|
210
|
412
|
35
|
125
|
39
|
圖2
|
|
20
|
YZO85-4.5/4
|
720
|
330
|
125
|
460
|
380
|
210
|
412
|
35
|
125
|
39
|
|
21
|
YZO100-6.3/4
|
795
|
440
|
140
|
530
|
440
|
240
|
467
|
36
|
120
|
45
|
|
22
|
YZO3-0.25/6
|
337
|
140
|
100
|
230
|
160
|
92
|
205
|
12
|
60
|
14
|
圖1
|
|
23
|
YZO5-0.37/6
|
358
|
144
|
110
|
250
|
180
|
112
|
237
|
15
|
60
|
18
|
|
24
|
YZO8-0.55/6
|
414
|
180
|
110
|
260
|
220
|
123
|
259
|
18
|
72
|
22
|
|
25
|
YZO10-0.75/6
|
457
|
220
|
160
|
300
|
220
|
140
|
276
|
22
|
72
|
26
|
|
26
|
YZO15-1.1/6
|
571
|
220
|
160
|
300
|
220
|
140
|
276
|
22
|
72
|
26
|
|
27
|
YZO20-1.5/6
|
588
|
240
|
180
|
370
|
260
|
162
|
317
|
25
|
85
|
26
|
|
28
|
YZO25-1.8/6
|
588
|
240
|
180
|
370
|
260
|
162
|
317
|
25
|
85
|
26
|
|
29
|
YZO30-2.2/6
|
638
|
370
|
220
|
450
|
350
|
192
|
376
|
35
|
110
|
39
|
|
30
|
YZO40-3.0/6
|
678
|
370
|
220
|
450
|
350
|
192
|
376
|
35
|
110
|
39
|
|
31
|
YZO50-3.2/6
|
728
|
370
|
220
|
450
|
350
|
192
|
376
|
35
|
110
|
39
|
|
32
|
YZO60-3.7/6
|
768
|
370
|
220
|
450
|
350
|
192
|
376
|
35
|
110
|
39
|
|
33
|
YZO75-5.5/6
|
755
|
440
|
140
|
530
|
440
|
240
|
467
|
36
|
120
|
45
|
圖2
|
|
34
|
YZO100-7.5/6
|
865
|
440
|
140
|
530
|
440
|
240
|
467
|
36
|
120
|
45
|
|
35
|
YZO135-9.0/6
|
985
|
510
|
140
|
600
|
480
|
265
|
520
|
38
|
135
|
45
|
圖3
|
|
36
|
YZO160-11.0/6
|
998
|
510
|
140
|
600
|
480
|
265
|
520
|
38
|
135
|
45
|
|
37
|
YZO180-13.0/6
|
970
|
510
|
140
|
610
|
520
|
290
|
570
|
38
|
125
|
45
|
|
38
|
YZO50-3.0/8
|
780
|
330
|
125
|
460
|
380
|
210
|
412
|
35
|
125
|
39
|
圖2
|
|
39
|
YZO75-5.5/8
|
985
|
450
|
140
|
530
|
440
|
240
|
467
|
36
|
125
|
45
|
|
40
|
YZO100-7.5/8
|
985
|
510
|
140
|
600
|
480
|
265
|
520
|
38
|
135
|
45
|
圖3
|
|
41
|
YZO135-9.0/8
|
998
|
510
|
140
|
600
|
480
|
265
|
520
|
38
|
135
|
45
|
|
42
|
YZO160-11.0/8
|
1070
|
510
|
140
|
610
|
520
|
290
|
570
|
38
|
125
|
45
|
|
43
|
YZO200-15.0/8
|
1115
|
510
|
140
|
610
|
520
|
305
|
610
|
38
|
125
|
45
|
注：1. YZO系列電機外殼顏色為國際通用安全警告色，如客戶需要可作說明。
2.用戶如在額定電源電壓、額定電源頻率、特別激振力、特別材質等方面有特殊要求時請詳細說明，本公司可按特殊要求制作。
|
